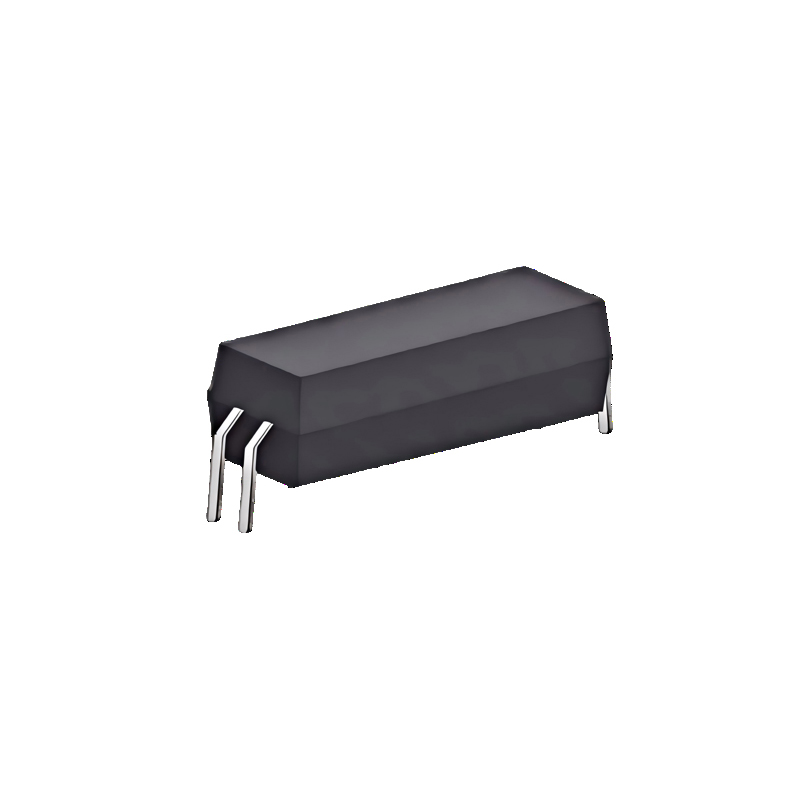

艾礼富PH1C1A2高压干簧继电器具有高耐压、高可靠性和快速响应等特点，广泛应用于光伏、半导体、储能、医疗、充电桩、自动化设备及通信基站等领域。
高耐压性磁簧继电器
触点耐压高于1000VDC
触点线圈间耐压范围高达1500VDC
高绝缘电阻，高达1012Ω
适用于测试设备、医疗等多种行业
| 触点参数 | |
| 最大额定功率 | 10W |
| 最大切换电压 | 500VDC |
| 最大切换电流 | 0.5A |
| 最大接通电流 | 1.5A |
| 最大接触电阻 | 150mΩ（额定负载） |
| 最小应用负载 | 10mV 10μA；1VDC 10mA |
| 额定负载（阻性负载） | 250VDC，10mA |
| 最大静电电容 | 0.4pF |
| 最小绝缘电阻 | 10¹⁰Ω |
| 触点材质 | Ru（钌） |
| 电气寿命（1VDC 10mA） | 10⁸次 |
| 电气寿命（250VDC 10mA） | 5×10⁶次 |
| 性能参数 | |
| 绝缘电阻 | 10¹²Ω |
| 触点间耐压 | ≥1000VDC |
| 线圈与触点间耐压 | 1500VDC |
| 动作时间（含回跳） | 0.4ms |
| 释放时间 | 0.1ms |
| 抗冲击性 | 正弦半波，6ms，3 轴方向，100G |
| 抗振动性 | 10–2000Hz，20G |
| 工作环境温度 | -20℃～+85℃ |
| 储存环境温度 | -40℃～+100℃ |
| 温湿度 | 5%～85%RH |
| 端子形式 | 直插 |
| 封装方式 | 塑封型 |
| 重量 | 约 3.0g |
| 线圈参数 | |||
| 额定线圈电压（VDC） | 5 | 12 | 24 |
| 最大线圈电压（VDC） | 6.5 | 16 | 30 |
| 额定电流（mA） | 14.3 | 5.9 | 3.0 |
| 线圈电阻（±10%Ω） | 350 | 2034 | 8108 |
| 动作电压（Vmax） | 4 | 8.4 | 16 |
| 释放电压（Vmin） | 0.4 | 1.4 | 2.9 |
| 标称线圈功率（mW） | 71 | 71 | 71 |
