K222S

数据参数

窗口尺寸	4*3mm
红外接受电极	2.6*1mm,2elements
封装	TO-5
接收波长	8～14μm
透过率	≥ 75%
输出信号峰值[Vp-p]	≥ 3000mV
灵敏度	≥ 3300V/W
探测率 (D*)	1.4×108 cmHz1/2/W
噪声峰值[Vp-p]	<80mV
输出平衡度	<10%
源极电压	0.3~0.85V
电源电压	2~15V
工作温度范围	-30~+70ºC
保存温度范围	-40~+80ºC

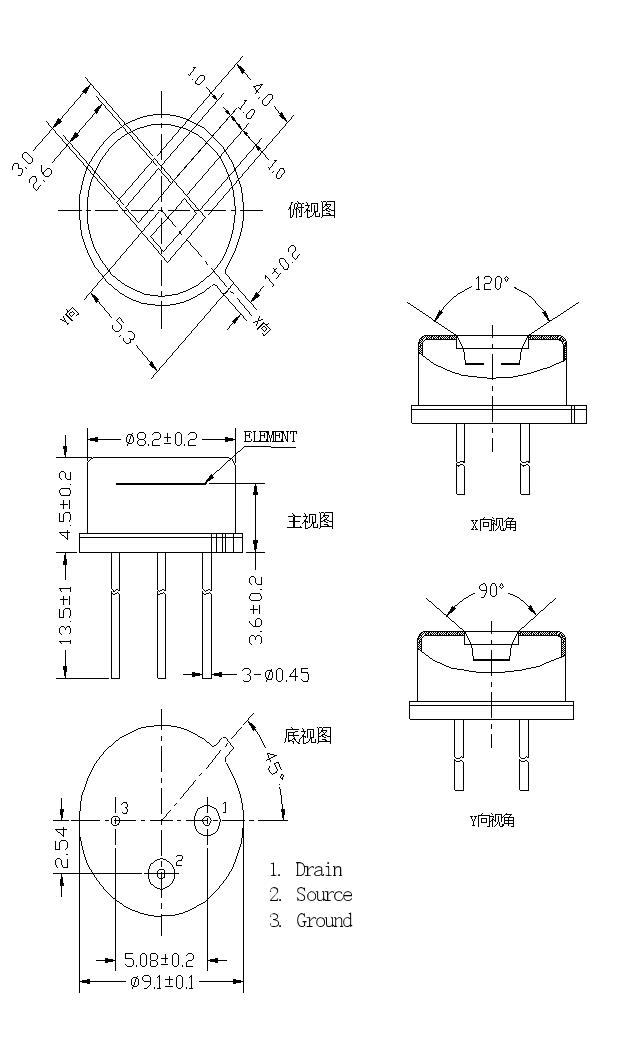

产品尺寸图

注意事项

1. 传感器的出厂参数，均在标准黑体及稳定测试环境下经过数分钟稳定时间后测试取得。

2. 传感器需结合菲涅尔透镜使用达到理想的感应角度及感应距离。

3. 传感器的感应距离与环境温湿度、采集目标的温度和移动方向、菲涅尔透镜、放大倍数设置均有直接关系，使用时请综合考虑。

4. 传感器内部敏感元件较为薄脆，使用时请轻拿轻放，高频震动或跌落撞击可能导致敏感元件发生断裂。

5. 传感器窗口为硅基半导体特殊材料真空镀膜滤光镜片，使用时请勿用手或硬物直接接触。

6. 传感器窗口选型：模拟直插双元产品：S：3*4mm，B：3.8*5mm，数字直插双元产品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元产品：X：4*4mm，Q：4.9*4.9mm。详情请与业务员沟通。

7. 传感器引线长度选型：常规默认13.5mm，如有其他需求可详询业务员，支持定制引线长度。

8. 传感器其他详细信息请详见产品说明书。
