STG-EA11-F4.26

红外热电堆气体传感器

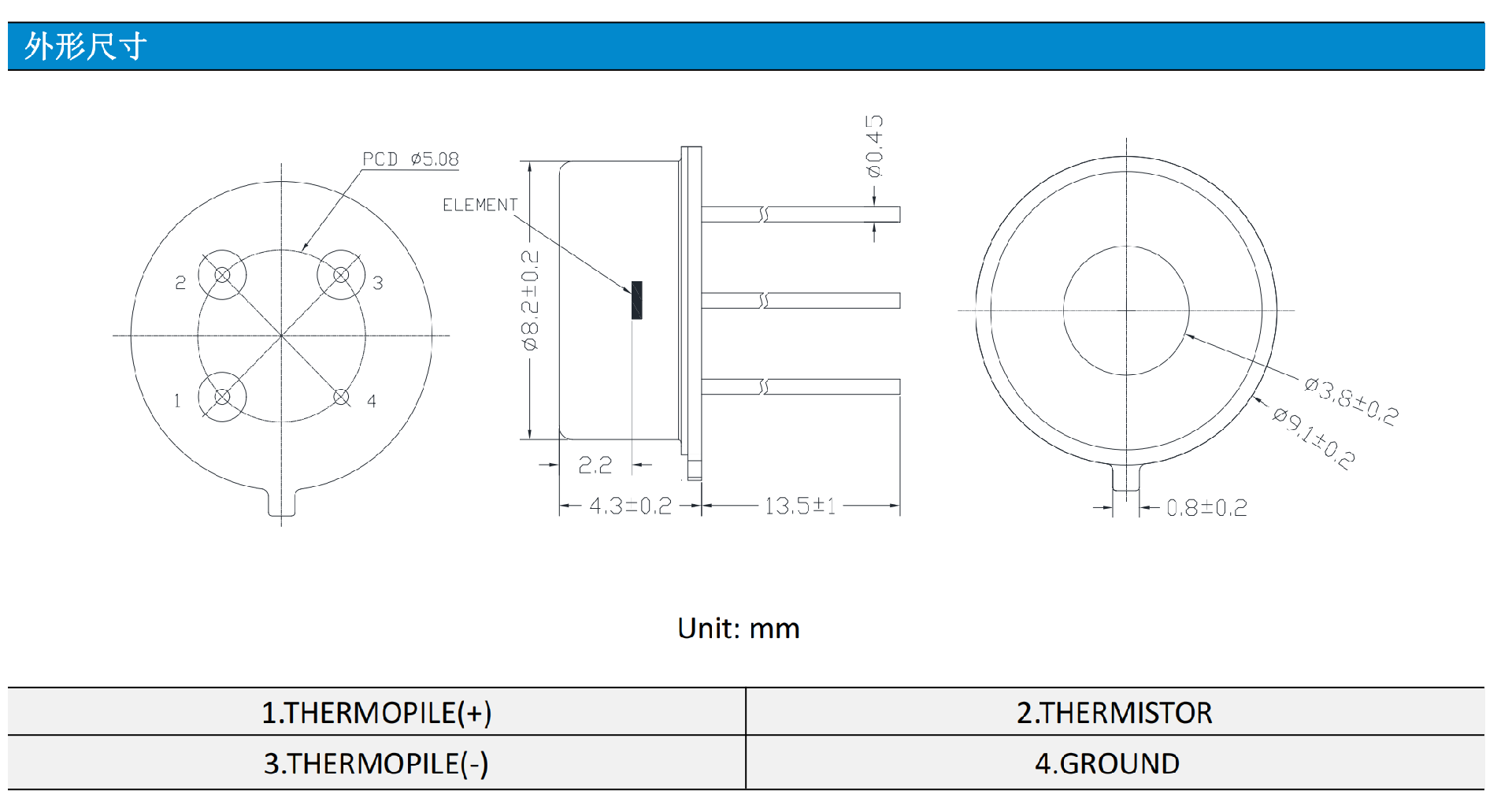

  • TO-39 封装

  • 高灵敏度

  • NTC 热敏电阻补偿

  • 快速响应时间

  • 4.26 μm 窄带滤光片

产品概述

红外热电堆气体传感器可以通过其中热敏元件电阻的变化来测量二氧化碳气体组分浓度。产品由 TO-39 金属管壳封装而成,窗口装有针对二氧化碳气体选择的窄带通滤波器,内部集成红外滤光片、热敏电阻等电子元件,具有高可靠性、高灵敏度等优点。

产品特性

  • TO-39 封装

  • 高灵敏度

  • NTC 热敏电阻补偿

  • 快速响应时间

  • 4.26μm 窄带滤光片

数据参数

参数Min.Typ.Max.units测试条件
尺寸1.6×1.6mm2
灵敏区域1.1×1.1mm2
热电堆电阻95120140Temp=25℃
噪声电压45nV/Hz1/2Temp=25℃
噪声等效功率0.27nW/Hz1/2Blackbody=500k,1Hz@25℃
响应度124V/wBlackbody=500k,1Hz@25℃
电阻温度系数0.1%/℃Temp=25℃~75℃
时间常数10ms
探测率1.0 E+08cmHz1/2/wBlackbody=500k,1Hz@25℃
NTC阻值100±3%25℃
NTC β3950±1%
K25/50℃
环境要求
工作温度-30℃~+85℃
储存温度-30℃~+100℃
